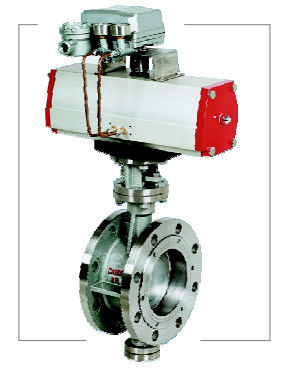

valvola di regolazione a 12 pollici a 10 pollici 110mm della farfalla di 100mm 40mm 50mm 65mm 25mm

Valvola a farfalla

applicazione

La serie delle valvole a farfalla può applicarsi ad alimento, bevanda, medicina, l'industria chimica, trattamento delle acque industriale di protezione dell'ambiente, alta costruzione, rifornimento idrico, drenaggio e gas, etc.used per iniziare o fermare o regolare la quantità media di flusso, le caratteristiche principali della struttura.

Progettazione le caratteristiche

1, struttura semplice, piccolo volume, dimensione leggera e piccola dell'installazione.

2, avendo due generi di materiale della guarnizione: morbido e duro, può essere utilizzato nelle varie condizioni di lavoro, con buon sigillando la prestazione. e durata della vita lunga.

3, valvola a farfalla progettata struttura del Anti-fuoco possono impedire theexpanding di un fuoco accidentale, una volta che la sede valvola di sigillatura molle della valvola a farfalla prende il fuoco e nociva, l'anello con sigillo di acciaio inossidabile daranno il gioco per fare la valvola a farfalla tengono l'emergenza sigillata,

4, nello stato della valvola a farfalla completamente si sono aperti, ha poca resistenza di flusso e nello stato della valvola a farfalla parzialmente si è aperto, la quantità di flusso può essere controllato sensibile.

5, piccola operazione semplice e veloce di azionamento di coppia di torsione,

Analisi di sigillatura di principio

1. Il principio di sigillatura di singola valvola dell'eccentrico buttertly

Come il centro della rotazione af il disco (il centro del fuso della valvola) e la sezione di sigillatura del disco sono installati in eccentrico (a), fa la sezione di sigillatura del disco gradualmente a parte dalla sezione di sigillatura della sede valvola nel courseof che apre la valvola a farfalla, quando il disco gira a 20°-25°, la sezione di sigillatura del disco completamente freneranno a partire dalla sezione di sigillatura della sede valvola ed una volta completamente aperta, una lacuna X sarà formata in due diminuzioni di sigillatura delle sezioni, di thusmakingtherelativemechanicalwear e dell'estrusione fra la sezione di sigillatura due ed assicurare la guarnizione della valvola a farfalla.

principio di sigillamento 2.The di doppia valvola a farfalla eccentrica della guarnizione

Come fabbricazione del centro della rotazione del disco (il centro del valvespindle) formare una polarizzazione nella dimensione (b) con la linea centrale del cespuglio della valvola, in base alla singola valvola a farfalla eccentrica, che rende la sezione thesealing del freno a disco a partire dalla sezione di sigillatura della sede valvola più rapida di singoli coes eccentrici della valvola a farfalla della guarnizione, nel corso dell'apertura della valvola a farfalla, quando il disco gira a 8°~12°, thesealing la sezione del disco completamente frenerà a partire dalla sezione di sigillatura della sede valvola ed a quando completamente aperto. una più grande lacuna Y sarà formata in due sezioni di sigillatura. La progettazione di questo genere di valvola a farfalla può notevolmente fare diminuire l'usura meccanica e l'estrusione e la deformazione e migliora di più la prestazione di sigillatura della valvola a farfalla.

principio di sigillamento 3.The della valvola a farfalla eccentrica tre

Come rendere alla linea centrale della forma della sede valvola un inangle B di polarizzazione con la linea centrale del cespuglio della valvola, in base alla doppia valvola a farfalla eccentrica, che fa la sezione di sigillatura discimmediately del freno a partire dalla sezione di sigillatura della sede valvola al momento dell'apertura e contattare la sezione di sigillatura della sede valvola al momento della chiusura, nel corso dell'apertura e dell'eliminazione, una volta completamente aperti, del divario Y stessi alla doppia valvola dell'eccentrico sealbutterfly saranno formati nelle due sezioni di sigillatura. La progettazione di questo genere della valvola a farfalla può completamente eliminare l'usura ed il graffio del mechanicaI fra la sezione twosealing e notevolmente migliorare la prestazione e la durata della vita di sigillatura della valvola a farfalla.

principio di sigillamento 4.The di varia valvola a farfalla eccentrica della guarnizione

La caratteristica unica di varia valvola dell'eccentrico buttertly è asse della maniglia del thevalve per installationof il disco, con una struttura di stile delle tre-parti. Ci sono due si separano un'asse concentrica, del handleinthree-partsstyle della valvola, linea butthecentral dell'asse media sono un gioco della linea centrale a partire dalla linea dello shalt di entrambi i lati e il thedisc è installato nella parte dell'asse media. Questa struttura eccentrica può fare il disco è nel tipo di doppio eccentrico al situationof completamente si è aperta, ma nel singolo tipo eccentrico quando il disco è girato. Quando la chiusura d'avvicinamento, il disco muoverà una distanza verso thesealing la sezione conica e la sezione di sigillatura del disco e della sede valvola è nell'affidabilità della prestazione di sigillamento, a causa della funzione dell'asse eccentrica.
